Активация камеры заднего вида на Lada XRAY

В некоторых комплектациях Lada XRAY может быть установлена мультимедийная система с 7» экраном (Media Nav Evolution), но нет камеры заднего вида. Если купить и установить ее самостоятельно, то заметите, что она не работает. Дело в том, что видео вход у магнитолы блокирован. Решить проблему можно при помощи специальных программ, которые могут активировать вход для подключения камеры.

Все действия с магнитолой вы выполняете на свой страх и риск.

Автор ответственности не несет.

Работа скрипта проверялась на версиях 6.0.3 и 7.0.5.

Потребуется:

• адаптер ELM327 v1.5;
• установить ПО Python 2.7;
• скачать архив с базой CLIP;
• скачать архив со скриптом PyRen0.999;
• скачать база DDT.

Особенности установки Python:

• проверьте, чтобы имя компьютера не содержало кириллицы;
• все настройки при установке оставляем по умолчанию;
• указываем «добавить Python в системный path»;
• при установке компьютер должен иметь доступ в интернет.

Подготовка скрипта:

• Распаковать в папку c:\scripts\ архивы с базой CLIP, со скриптом PyRen0.999 и базой DDT.
• В c:\scripts\pyren0991\pyren.bat указать COM-порт адаптера ELM327.
• Подключить ELM327 адаптер к OBD-II разъему XRAY по схеме:

1. pin6 ELM — соединяем с pin13 разъема автомобиля;
2. pin14 ELM — pin12;
3. pin4 ELM — pin4;
4. pin5 ELM— pin5;
5. pin16 ELM— pin16.

Активация камеры заднего вида:

1. Запустить командную строку windows.
2. Запускаем c:\scripts\pyren0991\pyren.bat.
3. Выбираем пункт №1 — РАДИО.
4. Выбираем пункт №10 — DDT.

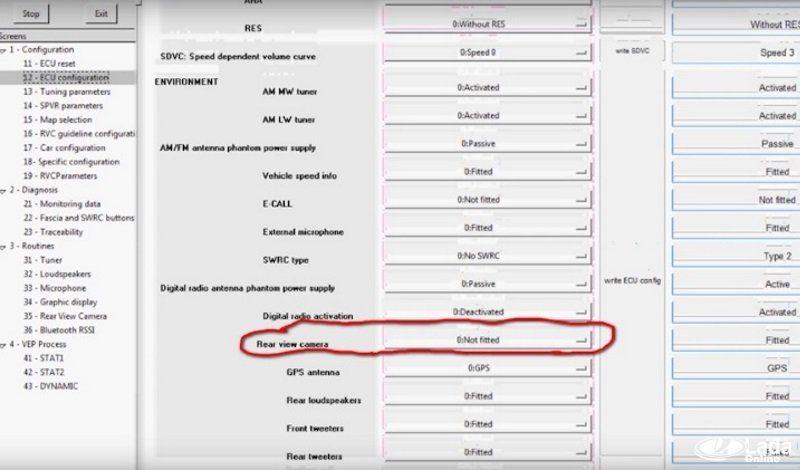

5. В открывшемся окне, выбрать в левой колонке «ECU configuration».
6. В правом окне на против «Rear view camera» установить «Filtred».
7. Нажать кнопку «Write ECU config»

Напомним, при помощи ПО также можно отключить автоматическое включение заднего дворника или активировать круиз-контроль.
