Топливная система Лада XRAY: особенности конструкции

Топливная система Lada XRay отличается от аналогичных систем других автомобилей Лада (например, Гранты, Калины или Приоры) и больше похожа на конструкцию Renault Logan 2009 года. Например, у Лада Икс Рей отсутствует выносной топливный фильтр, который все привыкли видеть возле бензобака.Топливная система Лада XRAY: особенности конструкции

Рассмотрим все особенности топливной системы новинки АвтоВАЗа.Топливная система Лада XRAY: особенности конструкции

Элементы системы питания Lada XRAY: 1 – труба наливная топливного бака; 2 – бак топливный; 3 – трубка паропровода задняя; 4 – трубка топливного трубопровода задняя; 5 – трубка топливного трубопровода; 6 – трубка паропровода; 7 – трубка переднего топливного трубопровода; 8 – рампа форсунок; 9 – трубка передняя топливного трубопровода; 10 – адсорбер; 11 – трубка паропровода передняя; 12 – трубка паропровода от адсорбера к клапану продувки адсорбера; 13 – клапан продувки адсорбера; 14 – трубка паропровода от клапана продувки адсорбера к модулю впуска.

Статьи о семействе автомобилей Лада Х Рей

Lada Xray: подготовка к Lada Game и видео сборки автомобиля
Лада Xray новые отзывы владельцев

Двигатель ВАЗ-21179: ремонт и обслуживание
Двигатель ВАЗ-21179: ремонт и обслуживание

Устройство выхлопной (выпускной) системы Lada XRAY
Неисправности Lada XRAY

LADA XRay против LIFAN X50 тест драйв сравнение
LADA XRay против LIFAN X50 тест драйв сравнение

Топливный бак выполнен из специальной пластмассы и подвешен к днищу автомобиля на двух стальных хомутах. Заливная горловина выведена на правую сторону автомобиля и закрыта пробкой.Топливная система Лада XRAY: особенности конструкции

Топливный насос установлен в бензобаке. Для доступа к нему необходимо поднять подушку заднего сиденья. На входном патрубке топливного насоса установлен сетчатый фильтр. Топливный насос объединен с датчиком указателя уровня топлива и регулятором давления топлива (установлен в крышке) в единый узел — топливный модуль (электробензонасос). Топливо из насоса (через выходной патрубок) поступает в топливный фильтр. Очищенный бензин вновь по топливопроводу и через тройник подводится к входному патрубку топливного модуля и далее подается в топливную рампу. Избыточное количество топлива стравливается через регулятор давления в бак.Топливная система Лада XRAY: особенности конструкции

Регулятор давления топлива — перепускной клапан, который поддерживается в системе рабочее давление, необходимое для правильной работы системы впрыска (см. как проверить давление топлива).

Топливный фильтр на Лада Икс Рей выполнен из бумаги и установлен в топливный модуль (то есть фильтр не выносной, как на других моделях Лада). Чтобы его заменить, требуется снимать и разбирать топливный модуль. Когда его менять? Согласно регламенту ТО он рассчитан на весь срок службы.

Статьи о Лада Х Рей

Практичный тюнинг Lada Xray: защитные накладки на ковролин
Практичный тюнинг Lada Xray: защитные накладки на ковролин

Как Лада XRAY будет себя чувствовать через пять лет или 100 тысяч километров
Как Лада XRAY будет себя чувствовать через пять лет или 100 тысяч километров

Lada Xray Cross: новые подробности о кроссовере
Lada Xray Cross: новые подробности о кроссовере

Lada Xray: техническое обслуживание своими силами. Видео.
Lada Xray: техническое обслуживание своими силами. Видео.

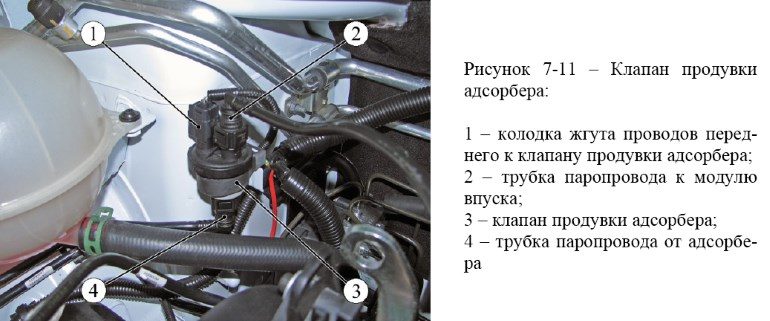

Новинки АвтоВАЗа оборудованы системой улавливания паров топлива. Надтопливное пространство бака связано с атмосферой не напрямую, а через элементы этой системы. Система состоит из адсорбера(емкость, где пары бензина поглощаются активированным углем), клапана продувки адсорбера, соединительных трубок и шлангов. Адсорбер закреплен под передним правым крылом автомобиля.Топливная система Лада XRAY: особенности конструкции

Пробка заливной горловины имеет два клапана: один для аварийного сброса давления паров топлива из бака (при повышении температуры окружающего воздуха), а другой — для поступления воздуха из атмосферы при расходовании бензина из бака (исключает возникновение сильного разрежения в баке).Топливная система Лада XRAY: особенности конструкции

Источник: лада.онлайн
