Установка и подключение доводчика стекол на Lada

Один из популярных аксессуаров среди автолюбителей является доводчик стекол. Этот блок позволяет автоматически поднимать стекла при закрытии замков дверей. Рассмотрим особенности самостоятельной установки и подключения доводчика на Lada XRAY.Установка и подключение доводчика стекол на Lada

Внимание! Доводчики имеют разные схемы подключения, поэтому внимательно сравнивайте схему подключения. Все действия вы выполняете на свой страх и риск.

В данной инструкции используется доводчик стекол Pandora DWM-502 (другие модели можно найти в каталоге AliExpress).

Другие статьи о Lada Xray

Для работы доводчика стекол необходимо наличие постоянного питания в двери автомобиля, выхода два:

  • либо протягивать постоянные +12В (без зажигания) в двери;
  • либо сделать работу стеклоподъемников без зажигания (см. инструкцию).

Установка доводчика стекол на Lada

Устанавливается доводчик в левую переднюю дверь. Для этого потребуется снять обшивку, а также снять динамик (высверлить клепки).Установка и подключение доводчика стекол на Lada

Подключение доводчика стекол на Lada

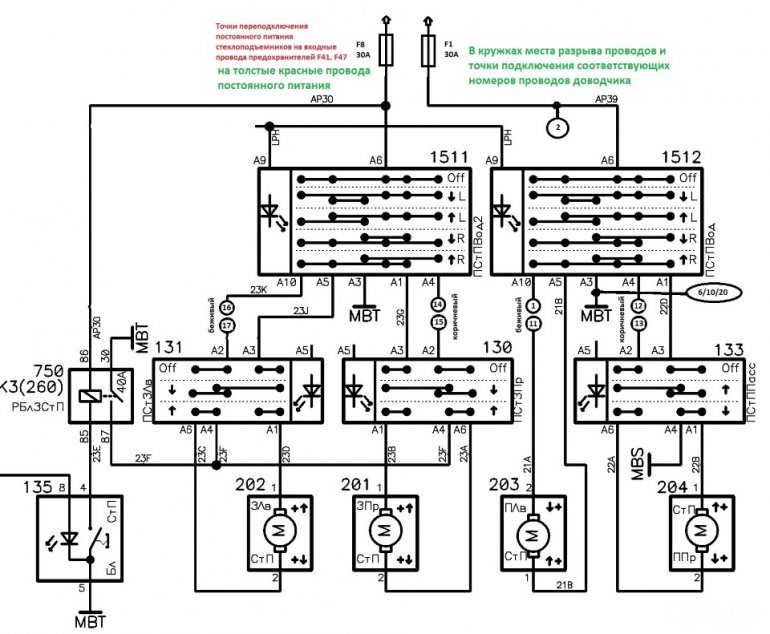

Основные точки подключения можно найти в колодке кнопок управления электростеклоподъемниками (ЭСП) в двери:Установка и подключение доводчика стекол на Lada

Штатная схема подключения Pandora DWM-502:Установка и подключение доводчика стекол на Lada

  • В дверях кроссовера управление ЭСП осуществляется по подаче «минуса». А Pandora DWM-502 управляет ЭСП по «плюсу». Изменить полярность можно одним из способов:

Установка и подключение доводчика стекол на Lada Установка и подключение доводчика стекол на Lada

  • Подключиться к дополнительному каналу сигнализации.
  • Подключиться к силовым цепям управления замками (от сигнализации), с изменением схемы подключения.
  • Либо сделать управление по плюсу, подключаясь к контакту №9 (желтый провод) на замке водительской двери:

Установка и подключение доводчика стекол на Lada

Повлияет ли установка доводчика своими руками на гарантию? Дилер может отказать в гарантийном обслуживании только в том случае, если экспертиза покажет, что поломка произошла по вашей вине. Но никаких гарантийных обязательств со всех остальных частей автомобиля это не снимает.

Читайте также:  Доработка автомобиля Lada сенсорами (управление замками)

Пост опубликован: 11.01.2018
