Устройство выхлопной (выпускной) системы Lada XRAY

Lada XRAY базируется на глобальной платформе Renault–Nissan B0, с которой сходят автомобили Renault Logan/Sandero/Duster, Nissan Almera и Lada Largus. Конструкция системы выпуска отработавших газов этих автомобилей имеет много общего. Рассмотрим устройство и особенности выхлопной системы Lada XRAY.

Схема выпускной системы Lada XRAY с двигателем H4M:

Устройство выхлопной (выпускной) системы Lada XRAY

1 – каталитический нейтрализатор; 2 –дополнительный глушитель; 3 – основной глушитель; А – зона резки; Б – зона резки.

Выхлопная система не имеет разъемных соединений между глушителями. Вся конструкция подвешена к кузову автомобиля с помощью двух резиновых подушек (пряники). Со стороны каталитического нейтрализатора система выпуска крепится фланцем к выпускному коллектору при помощи болтов. Для снижения вибраций на кузов на патрубке дополнительного глушителя установлен демпфер, а соединение приемной трубы с выпускным коллектором сделано шарнирным.

Устройство выхлопной (выпускной) системы Lada XRAY

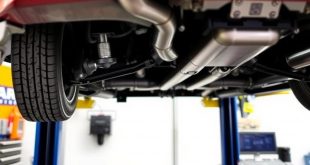

Каталитический нейтрализатор встроен в приемную трубу и расположен снизу автомобиля. От воздействия высокой температуры детали выхлопной системы XRAY защищают термозащитные экраны. Глушитель спрятан в нише и не свисает, что исключает его повреждение в ходе эксплуатации автомобиля.

Статьи о Лада Х Рей Кросс

Lada Xray Cross Concept представлен в Москве
Lada Xray Cross Concept представлен в Москве

Стали известны подробности о двигателе Lada Xray Cross
Стали известны подробности о двигателе Lada Xray Cross

xray puma
Lada Xray Cross цены, технические характеристики

Лада Х Рей Кросс 4х4 появится не раньше 2018
Лада Х Рей Кросс 4х4 появится не раньше 2018

В случае отдельной замены глушителя необходима резка трубопроводов и последующая сборка с помощью ремонтных зажимных муфт. Для этого на системе выпуска предусмотрены две зоны А и Б для выполнения резки.

Система выпуска отработавших газов не требует специального обслуживания. Достаточно периодически проверять надежность креплений. В случае повреждения элементов системы, сквозной коррозии или прогара их заменяют в сборе.

Источник: лада.онлайн
