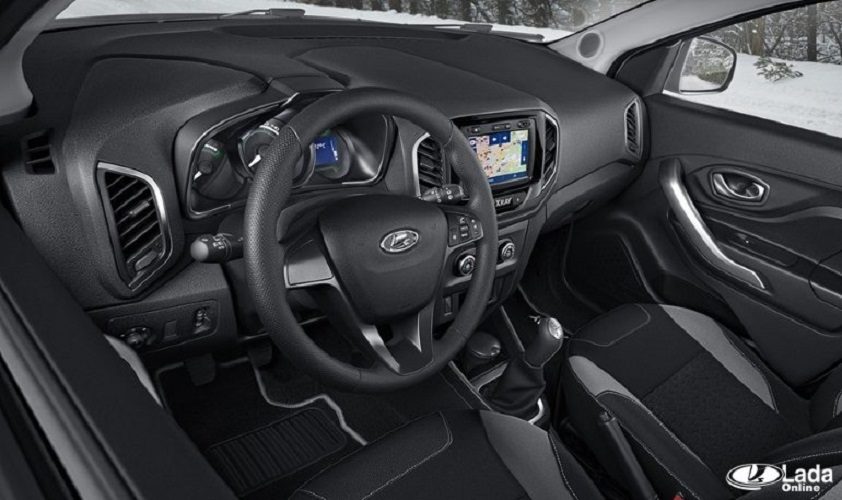

На Lada XRAY рулевое управление — травмобезопасное, с реечным рулевым механизмом и оборудовано гидравлическим усилителем (ГУР).
Оно состоит из руля, рулевой колонки (регулируется по углу наклона), рулевой рейки, двух рулевых тяг, соединенных шаровыми шарнирами с поворотными кулаками, турбопроводов и насоса. Рассмотрим особенности устройства рулевого управления в деталях.
Поворот рулевого колеса через валы рулевой колонки передается на шестерню рулевого механизма (рейки), которая входит в зацепление с подвижной рейкой.
Рулевая рейка установлена на подрамник передней подвески в нижней задней части моторного отсека. Она соединена с рычагами поворотных кулаков рулевыми тягами, через которые поворачивает передние колеса.
Рулевой привод состоит из двух горизонтальных рулевых тяг и рычагов на поворотных кулаках. Длина каждой тяги рулевой трапеции регулируется вращением тяги в наружном наконечнике и фиксируется контргайкой.
Насос ГУР создает давление рабочей жидкости, благодаря которому уменьшается усилие при повороте руля. Электронасос установлен на лонжероне в передней части арки правого переднего колеса и закрыт грязезащитным щитком арки.
Количество жидкости в системе ГУР контролируют по уровню в бачке. Проверку уровня жидкости необходимо проводить пока рабочая жидкость холодная, а двигатель остановлен. Уровень жидкости должен находится между отметками «MIN» и «MAX» на заливной горловине бачка.
Смотрите также регламент технического обслуживания Lada XRAY.
